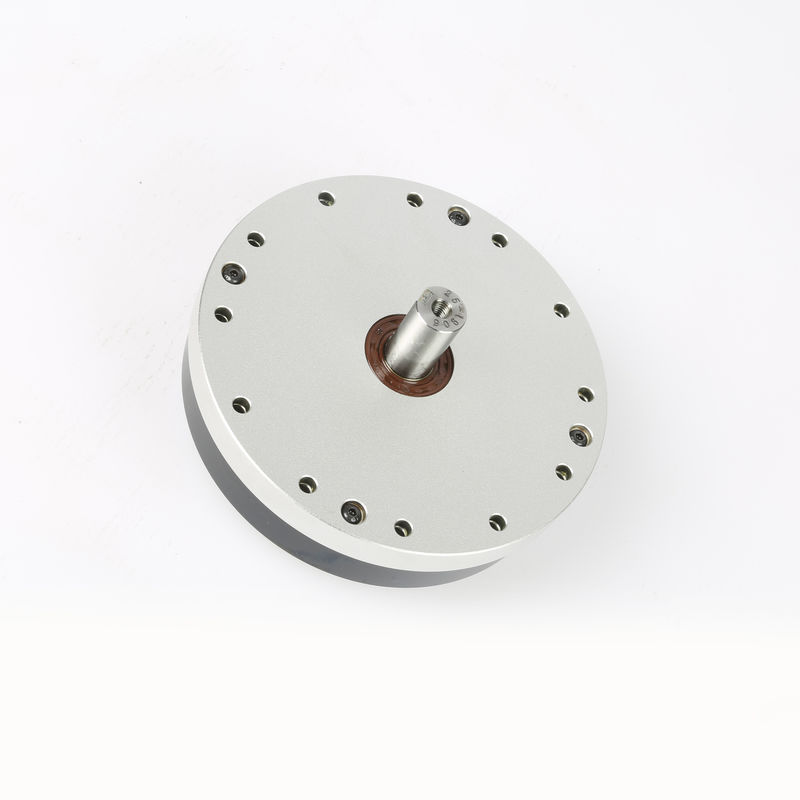

160Nm रिडक्शन रेश्यो 1: 120 वॉटरजेट कटर के लिए हार्मोनिक ड्राइव रिड्यूसर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Wanshsin |
| प्रमाणन: | ISO9001, CE, CCC |
| मॉडल संख्या: | WSHG-25-100 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | गत्ते का डिब्बा पैकेज |
| प्रसव के समय: | 3-7 कार्य दिवसों |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 10,000 टुकड़े |
|
विस्तार जानकारी |
|||
| आउटपुट टोक़: | 3.5Nm-160Nm | रेटेड इनपुट गति: | 3000-3500rpm |
|---|---|---|---|
| आकार श्रृंखला: | 14/17/20/25/32 | आउटपुट शॉफ़्ट: | ठोस दस्ता आउटपुट / खोखला दस्ता आउटपुट |
| सामग्री: | स्टेनलेस स्टील | कमर कसने की व्यवस्था: | 10000-15000hours |
| अनुकूलन: | स्वीकार्य | रंग: | चांदी |
| हाई लाइट: | अनुपात 1: 120 हार्मोनिक ड्राइव रिड्यूसर,160Nm हार्मोनिक ड्राइव रिड्यूसर,160Nm हार्मोनिक गियर रिड्यूसर |
||
उत्पाद विवरण
हार्मोनिक ड्राइवर रिड्यूसर आउटपुट टॉर्क 3.5-160Nm रिडक्शन रेश्यो 1: 120 वॉटरजेट कटर के लिए
उत्पाद की सुविधा
हार्मोनिक गियर रिड्यूसर की संरचना
हार्मोनिक गियर रिड्यूसर में तीन मूल घटक होते हैं: एक तरंग जनरेटर, एक फ्लेक्सस्पलाइन और एक गोलाकार।
वेव जनरेटर: यह एक बॉल बेयरिंग और एक अण्डाकार कैम से बना होता है। वेव जेनरेटर आमतौर पर इनपुट एंड से जुड़ा होता है, कैम के चारों ओर बेयरिंग की आंतरिक रिंग फिक्स होती है, जिससे एफ़्लिप्टिकल शेप में बेयरिंग की बाहरी रिंग निकलती है
Flexspline: यह बाहरी सतह पर गियर दांतों के साथ एक लोचदार पतली दीवार वाला घटक है। इसे आमतौर पर आउटपुट एंड के लिए लगाया जाता है।
परिपत्र स्पलाइन: यह आंतरिक दांतों के साथ एक कठोर स्टील की अंगूठी है।इसमें आमतौर पर फ्लेक्सलाइन की तुलना में दो अधिक दांत होते हैं, और आम तौर पर एक आवास पर घुड़सवार होता है
1. अच्छी समाक्षीयता
2. आसानी से एहसास अंतर संचरण
3. सरल संरचना, छोटे आकार और हल्के वजन
4. बड़े संचरण अनुपात रेंज
5. एक ही समय में दांतों के कई जोड़े मेश होते हैं
6. उच्च संचरण सटीकता
7. चिकना आंदोलन, कोई प्रभाव नहीं, कम शोर
| नमूना | अनुपात | रेटेड टोक़ जब इनपुट 2000r / मिनट | अधिकतम अनुमति हैस्टार्टिंग और स्टॉपिंग के लिए टॉर्क |
अधिकतम अनुमति है औसत लोड टोक़ |
अधिकतम अनुमति तात्कालिक टोक़ | अधिकतम अनुमत इनपुट गति | समग्र आर्समिन |
जीवनकाल (घंटे) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 है | 35-686 | 4500-8000 | 10-20 है | 10000-15000 रु |
| WCSG | 50-120 | 6.3-160 है | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 रु |
| डब्लूएसएचजी | 50-120 | 6.3-160 है | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 रु |
| डब्लूएसएचडी | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 है | 10000-15000 रु |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 है | 10000-15000 रु |
सामान्य प्रश्न
प्रश्न: गियरबॉक्स / स्पीड रिड्यूसर चुनने पर मुझे क्या प्रदान करना चाहिए?
ए: मोटर ड्राइंग को पैरामीटर के साथ प्रदान करने का सबसे अच्छा तरीका है।हमारे इंजीनियर आपके संदर्भ के लिए सबसे उपयुक्त गियरबॉक्स मॉडल की जांच और अनुशंसा करेंगे।या आप नीचे विनिर्देश भी प्रदान कर सकते हैं:
1) प्रकार, मॉडल और टोक़।
2) अनुपात या आउटपुट गति
3) काम करने की स्थिति और कनेक्शन विधि
4) गुणवत्ता और स्थापित मशीन का नाम
5) इनपुट मोड और इनपुट स्पीड
6) मोटर ब्रांड मॉडल या निकला हुआ किनारा और मोटर शाफ्ट आकार
प्रश्न: आप एक मोटर निर्माता हैं?
एक: हाँ, हम मोटर निर्माता हैं।हम अपने स्वयं के कारखाने द्वारा सभी मोटर और गियर रिड्यूसर दोनों का विकास और उत्पादन करते हैं।
प्रश्न: मेरे आदेश को पूरा करने में कितना समय लगता है?
एक: आम तौर पर अपने आदेश 7-15 दिनों में वितरण किया जा सकता है, कुछ गर्म बिक्री उत्पादों तेजी से 1 सप्ताह में दिया जा सकता है।यह मात्रा पर निर्भर करता है।
प्रश्न: मैं पहले एक नमूना प्राप्त कर सकते हैं?
एक: यकीन है, हम एक औपचारिक आदेश रखने से पहले आप परीक्षण के लिए नमूना पेश करने के लिए सम्मानित कर रहे हैं।
