• Wanshsin 25rpm वाइड ट्रांसमिशन अनुपात रेंज के साथ हार्मोनिक गियर रिड्यूसर
Wanshsin 25rpm वाइड ट्रांसमिशन अनुपात रेंज के साथ हार्मोनिक गियर रिड्यूसर

Wanshsin 25rpm वाइड ट्रांसमिशन अनुपात रेंज के साथ हार्मोनिक गियर रिड्यूसर

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Wanshsin
प्रमाणन: ISO9001, CE, CCC
मॉडल संख्या: WSHG-25-100

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: एक टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: गत्ते का डिब्बा पैकेज
प्रसव के समय: 3-7 कार्य दिवसों
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10,000 टुकड़े
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

प्रतिक्रिया: ≤ 20 चाप / सेक न्यूनन का अनुपात: 50,80,100,120
आउटपुट टोक़: 3.5Nm-160Nm आउटपुट स्पीड: 30-200rpm
रेटेड इनपुट गति: 3000-3500rpm अधिकतम इनपुट गति: 8000 rpm
आकार श्रृंखला: 14,17,20,25,32 कमर कसने की व्यवस्था: लयबद्ध
सामग्री: स्टेनलेस स्टील अनुकूलन: स्वीकार्य
प्रमुखता देना:

Wanshsin हार्मोनिक गियर Reducer

,

25rpm हार्मोनिक गियर Reducer

,

Wanshsin हार्मोनिक Reducer

उत्पाद विवरण

हार्मोनिक चालक की कमी अनुपात 1:50, 1:80, मुद्रण मशीन के लिए आकार श्रृंखला 14/17/20/25/32

उत्पाद की सुविधा



हार्मोनिक गियर रिड्यूसर की संरचना



हार्मोनिक गियर रिड्यूसर में तीन मूल घटक होते हैं: एक तरंग जनरेटर, एक फ्लेक्सस्पलाइन और एक गोलाकार।

वेव जनरेटर: यह एक बॉल बेयरिंग और एक अण्डाकार कैम से बना होता है। वेव जेनरेटर आमतौर पर इनपुट एंड से जुड़ा होता है, कैम के चारों ओर बेयरिंग की आंतरिक रिंग फिक्स होती है, जिससे एफ़्लिप्टिकल शेप में बेयरिंग की बाहरी रिंग निकलती है

Flexspline: यह बाहरी सतह पर गियर दांतों के साथ एक लोचदार पतली दीवार वाला घटक है। इसे आमतौर पर आउटपुट एंड के लिए लगाया जाता है।

परिपत्र स्पलाइन: यह आंतरिक दांतों के साथ एक कठोर स्टील की अंगूठी है।इसमें आमतौर पर फ्लेक्सलाइन की तुलना में दो अधिक दांत होते हैं, और आम तौर पर एक आवास पर घुड़सवार होता है



Wanshsin हार्मोनिक रेड्यूसर की एक विस्तृत संचरण अनुपात सीमा होती है, बड़ी संख्या में मेशिंग दांत, एक बड़ी वहन क्षमता, उच्च गति सटीकता, चिकनी गति, छोटे आकार, हल्के वजन, कोई प्रभाव नहीं, कम शोर, समायोज्य दांत पक्ष निकासी, सरल संरचना, और उच्च संचरण क्षमता, अच्छी समाक्षीयता, उच्च गति आंदोलन और अन्य विशेषताओं को प्राप्त कर सकते हैं।



नमूना अनुपात रेटेड टोक़ जब इनपुट 2000r / मिनट अधिकतम अनुमति हैस्टार्टिंग और स्टॉपिंग के लिए टॉर्क

अधिकतम अनुमति है औसत लोड टोक़

अधिकतम अनुमति तात्कालिक टोक़ अधिकतम अनुमत इनपुट गति समग्र आर्समिन

जीवनकाल

(घंटे)

WCSF 50-120 5.4-137 18-353 6.9-216 है 35-686 4500-8000 10-20 है 10000-15000 रु
WCSG 50-120 6.3-160 है 21-413 8-253 42-803 4500-8000 15-20 10000-15000 रु
डब्लूएसएचजी 50-120 6.3-160 है 21-413 8-253 42-803 4500-8000 15-20 10000-15000 रु
डब्लूएसएचडी 50-100 3.5-91 11.4-221 4.6-143 23-397 4500-8000 10-20 है 10000-15000 रु
WCSD 50-100 3.5-91 11.4-221 4.6-143 23-397 4500-8000 10-20 है 10000-15000 रु

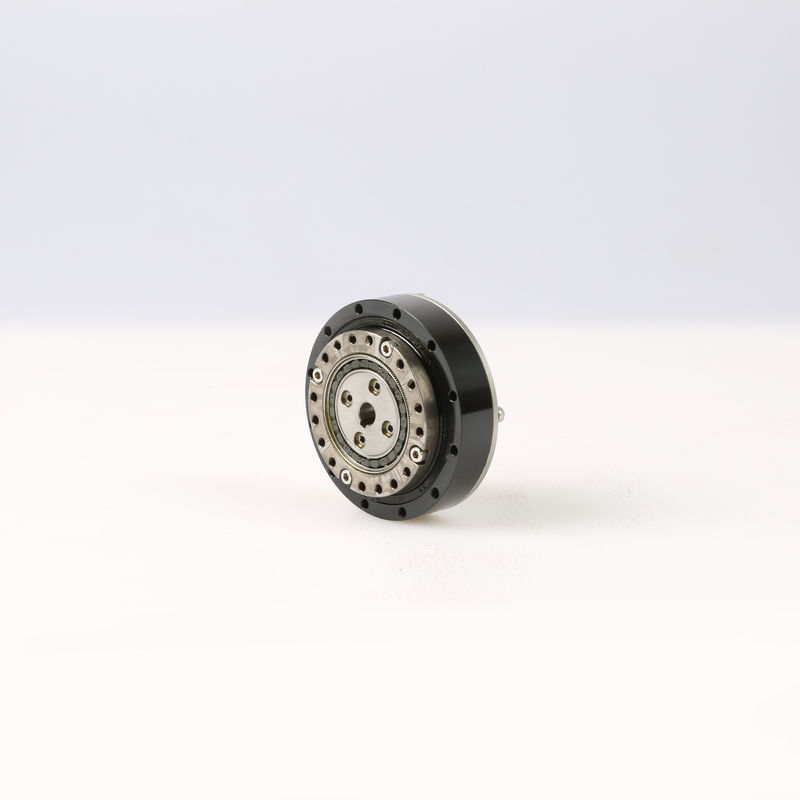

Wanshsin 25rpm वाइड ट्रांसमिशन अनुपात रेंज के साथ हार्मोनिक गियर रिड्यूसर 0

सामान्य प्रश्न


प्रश्न: गियरबॉक्स / स्पीड रिड्यूसर चुनने पर मुझे क्या प्रदान करना चाहिए?
ए: मोटर ड्राइंग को पैरामीटर के साथ प्रदान करने का सबसे अच्छा तरीका है।हमारे इंजीनियर आपके संदर्भ के लिए सबसे उपयुक्त गियरबॉक्स मॉडल की जांच और अनुशंसा करेंगे।या आप नीचे विनिर्देश भी प्रदान कर सकते हैं:
1) प्रकार, मॉडल और टोक़।
2) अनुपात या आउटपुट गति
3) काम करने की स्थिति और कनेक्शन विधि
4) गुणवत्ता और स्थापित मशीन का नाम
5) इनपुट मोड और इनपुट स्पीड
6) मोटर ब्रांड मॉडल या निकला हुआ किनारा और मोटर शाफ्ट आकार



प्रश्न: आप एक मोटर निर्माता हैं?
एक: हाँ, हम मोटर निर्माता हैं।हम अपने स्वयं के कारखाने द्वारा सभी मोटर और गियर रिड्यूसर दोनों का विकास और उत्पादन करते हैं।



प्रश्न: मेरे आदेश को पूरा करने में कितना समय लगता है?
एक: आम तौर पर अपने आदेश 7-15 दिनों में वितरण किया जा सकता है, कुछ गर्म बिक्री उत्पादों तेजी से 1 सप्ताह में दिया जा सकता है।यह मात्रा पर निर्भर करता है।



प्रश्न: मैं पहले एक नमूना प्राप्त कर सकते हैं?
एक: यकीन है, हम एक औपचारिक आदेश रखने से पहले आप परीक्षण के लिए नमूना पेश करने के लिए सम्मानित कर रहे हैं।
