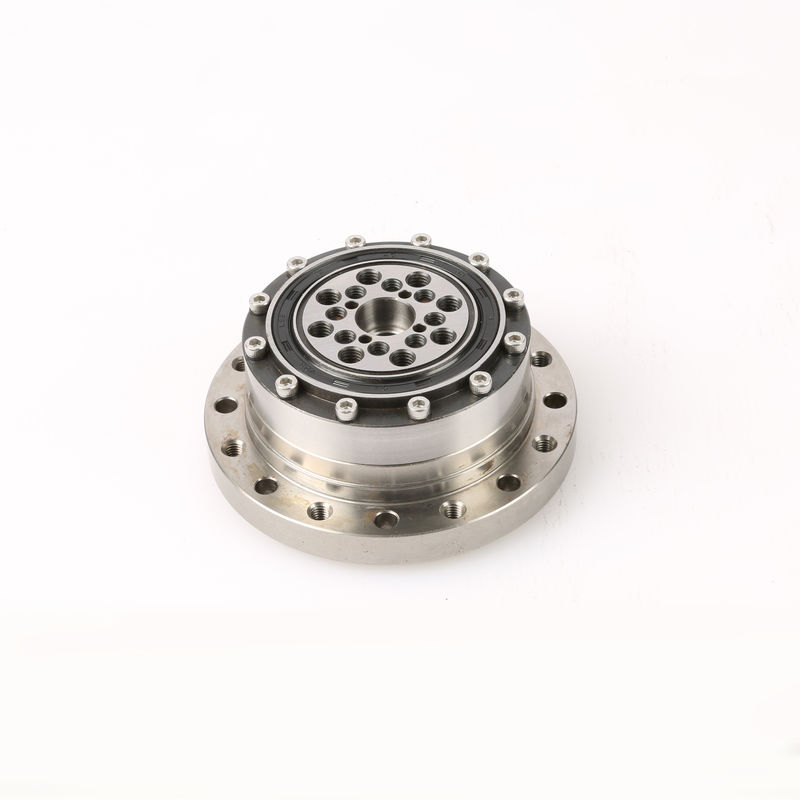

औद्योगिक रोबोट के लिए कोई प्रभाव 60Nm हार्मोनिक ड्राइव गियरबॉक्स नहीं
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Wanshsin |
| प्रमाणन: | ISO9001, CE, CCC |
| मॉडल संख्या: | WSHG-25-100 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | गत्ते का डिब्बा पैकेज |
| प्रसव के समय: | 3-7 कार्य दिवसों |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 10,000 टुकड़े |
|
विस्तार जानकारी |
|||
| न्यूनन का अनुपात: | 50,80,100,120 | आउटपुट टोक़: | 3.5Nm-160Nm |
|---|---|---|---|
| रेटेड इनपुट गति: | 3000-3500rpm | कमर कसने की व्यवस्था: | लयबद्ध |
| सामग्री: | स्टेनलेस स्टील | आउटपुट शॉफ़्ट: | ठोस दस्ता आउटपुट / खोखला दस्ता आउटपुट |
| जीवनकाल: | 10000-15000hours | अनुकूलन: | स्वीकार्य |
| हाई लाइट: | कोई प्रभाव हार्मोनिक ड्राइव गियरबॉक्स,60Nm हार्मोनिक ड्राइव गियरबॉक्स,60Nm हार्मोनिक गियरबॉक्स |
||
उत्पाद विवरण
सीएनसी मशीनों के लिए हार्मोनिक रेड्यूसर आउटपुट टॉर्क 3.5-160Nm आउटपुट स्पीड 30-200rpm
उत्पाद की सुविधा
आवेदन:
औद्योगिक रोबोट, सेवा रोबोट, धातु मशीन रोबोट, चिकित्सा उपकरण, विश्लेषण परीक्षण उपकरण, ऊर्जा से संबंधित उपकरण, कागज बनाने की मशीन ...
लाभ:
1. चिकनी आंदोलन, कोई प्रभाव नहीं, कम शोर
दांतों का मेशिंग और मेशिंग धीरे-धीरे प्रवेश करता है और फ्लेक्सस्पलाइन के विरूपण के साथ कठोर पहिया के दांतों के बीच से बाहर निकलता है।मेशिंग प्रक्रिया के दौरान, दांत की सतह छूती है, स्लिप गति छोटी होती है, और अचानक कोई बदलाव नहीं होता है।
2. दांत पक्ष निकासी समायोजित किया जा सकता है।
हार्मोनिक गियर ट्रांसमिशन की मेशिंग में, फ्लेक्सस्पलाइन और कठोर गियर के बीच का अंतर मुख्य रूप से वेव जनरेटर के आकार और दो गियर के टूथ प्रोफाइल पर निर्भर करता है।इसलिए, बैकलैश को ट्रांसमिशन बैकलैश को छोटा बनाने के लिए समायोजित किया जा सकता है, यहां तक कि कुछ मामलों में भी।जीरो साइड क्लीयरेंस तक पहुंच सकते हैं
3. उच्च संचरण क्षमता।
समान गति अनुपात के अन्य प्रसारणों की तुलना में, चलती भागों की छोटी संख्या और जाल दांत की सतह की कम गति के कारण हार्मोनिक संचरण की उच्च दक्षता है।गति अनुपात (u = 60-250) के अंतर के साथ, दक्षता लगभग 65 -एबाउट 90% (हार्मोनिक कॉम्प्लेक्स वेव ट्रांसमिशन की कम दक्षता) है, दांत की सतह का पहनावा बहुत छोटा है।
4. अच्छी समाक्षीयता।
हार्मोनिक गियर रिड्यूसर के हाई-स्पीड शाफ्ट और लो-स्पीड शाफ्ट एक ही अक्ष पर स्थित हैं।
| नमूना | अनुपात | रेटेड टोक़ जब इनपुट 2000r / मिनट | अधिकतम अनुमति हैस्टार्टिंग और स्टॉपिंग के लिए टॉर्क |
अधिकतम अनुमति है औसत लोड टोक़ |
अधिकतम अनुमति तात्कालिक टोक़ | अधिकतम अनुमत इनपुट गति | समग्र आर्समिन |
जीवनकाल (घंटे) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 है | 35-686 | 4500-8000 | 10-20 है | 10000-15000 रु |
| WCSG | 50-120 | 6.3-160 है | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 रु |
| डब्लूएसएचजी | 50-120 | 6.3-160 है | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 रु |
| डब्लूएसएचडी | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 है | 10000-15000 रु |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 है | 10000-15000 रु |
सामान्य प्रश्न
प्रश्न: गियरबॉक्स / स्पीड रिड्यूसर चुनने पर मुझे क्या प्रदान करना चाहिए?
ए: मोटर ड्राइंग को पैरामीटर के साथ प्रदान करने का सबसे अच्छा तरीका है।हमारे इंजीनियर आपके संदर्भ के लिए सबसे उपयुक्त गियरबॉक्स मॉडल की जांच और अनुशंसा करेंगे।या आप नीचे विनिर्देश भी प्रदान कर सकते हैं:
1) प्रकार, मॉडल और टोक़।
2) अनुपात या आउटपुट गति
3) काम करने की स्थिति और कनेक्शन विधि
4) गुणवत्ता और स्थापित मशीन का नाम
5) इनपुट मोड और इनपुट स्पीड
6) मोटर ब्रांड मॉडल या निकला हुआ किनारा और मोटर शाफ्ट आकार
प्रश्न: आप एक मोटर निर्माता हैं?
एक: हाँ, हम मोटर निर्माता हैं।हम अपने स्वयं के कारखाने द्वारा सभी मोटर और गियर रिड्यूसर दोनों का विकास और उत्पादन करते हैं।
प्रश्न: मेरे आदेश को पूरा करने में कितना समय लगता है?
एक: आम तौर पर अपने आदेश 7-15 दिनों में वितरण किया जा सकता है, कुछ गर्म बिक्री उत्पादों तेजी से 1 सप्ताह में दिया जा सकता है।यह मात्रा पर निर्भर करता है।
प्रश्न: मैं पहले एक नमूना प्राप्त कर सकते हैं?
एक: यकीन है, हम एक औपचारिक आदेश रखने से पहले आप परीक्षण के लिए नमूना पेश करने के लिए सम्मानित कर रहे हैं।
